Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АИИС КУЭ. Для обмена данными по интерфейсам связи используется протокол СПОДЭС (IEC62056 DLMS/COSEM) или протокол «Меркурий». При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».

Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередачи.

Технические особенности

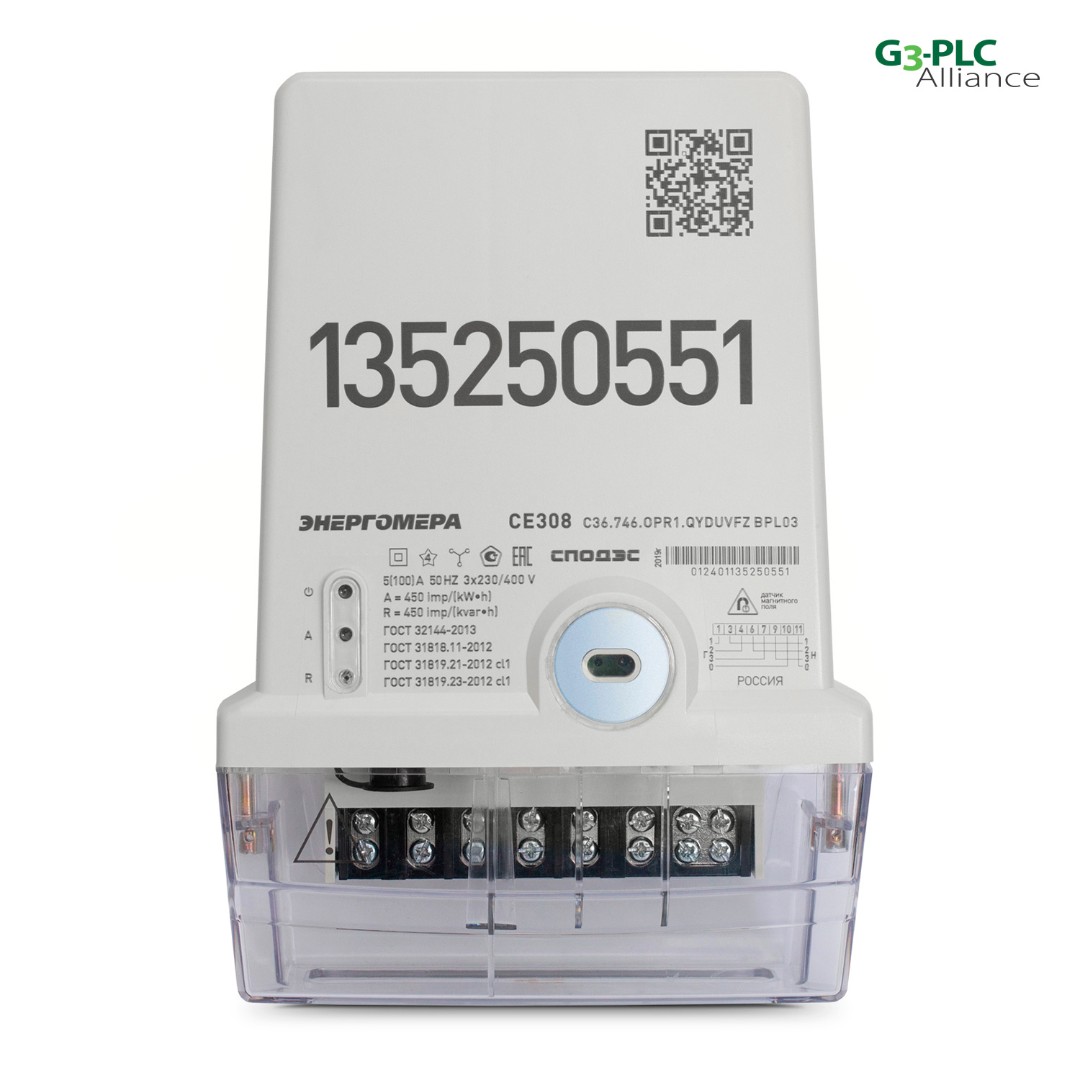

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии. Счетчики имеют расщепленную архитектуру (сплит-счетчик) и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ.

Измерение, учёт, хранение, вывод на ЖКИ выносного дисплея и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

• энергия всего от сброса показаний;
• энергия на начало текущих и 123 предыдущих суток;
• энергия на начало текущего и 36 предыдущих месяцев;
• энергия на начало текущего и предыдущего года;
• расход за текущие и предыдущие сутки;
• расход за текущий и 11 предыдущих месяцев.

Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.

Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах).

Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.

Учёт технических потерь в линиях электропередач и силовых трансформаторах.

Измерение параметров электрической сети:

• мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
• действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
• значения углов между фазными напряжениями;
• частота сети;
• коэффициенты мощности по каждой фазе и по сумме фаз;
• коэффициент искажения синусоидальности фазных кривых.

А так же:

• Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь.
• Глубина хранения 170 суток для времени усреднения 30 минут.
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
• Ведение журналов событий, включая события показателей качества электроэнергии.
• Оптопорт во всех моделях.
• Дополнительные встроенные интерфейсы: PLC, RF, LoRa.
• Автоматическая самодиагностика с запоминанием ошибок и индикацией их на выносном дисплее.
• Наличие встроенного реле на 100А.
• Две энергонезависимые электронные пломбы.
• Датчик магнитного поля.
• Запись несанкционированных воздействий в нестираемые журналы событий.
• Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
• Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии.
