Счетчики предназначены для однотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трехпроводных и четырехпроводных сетях переменного тока с последующим хранением накопленной информации и передачей её в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Технические особенности

Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии нарастающим итогом.

Измерение параметров электрической сети:

мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз.

Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой.

Автоматическая самодиагностика с индикацией ошибок.

Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А	2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА	30
Сохранность данных при перерывах питания, не менее, лет	10
Межповерочный интервал, лет	10
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	150 000
Диапазон рабочих температур, °С	от -40 до +55
Масса, не более, кг	1,5
Габариты (ДхШхВ), мм	170x74x258

Метрологические характеристики

Класс точности счетчиков (актив. / реактив.):
трансформаторного включения:	0,5S/1
прямого включения:	1/2
Номинальное напряжение, В:
трансформаторного включения:	3*57,7/100
прямого включения:	3*230/400
Базовый / максимальный ток, А:
трансформаторного включения:	5/7,5
прямого включения:	5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс:	30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с:	20*I макс
Чувствительность при измерении активной энергии, А:
трансформаторного включения:	0,005
прямого включения:	0,04

Модификации счетчиков, доступных для заказа:

Модификация	Номинальное напряжение, В	Номинальный (максимальный) ток, А	Класс точности	Интерфейсы
Меркурий 230 АR-00 R	3*57,7/100	5(7,5)	0,5S/1,0	RS-485
Меркурий 230 АR-01 R	3*230/400	5(60)	1,0/2,0	RS-485
Меркурий 230 АR-02 R	3*230/400	10(100)	1,0/2,0	RS-485
Меркурий 230 АR-03 R	3*230/400	5(7,5)	0,5S/1,0	RS-485

Условные обозначения: Меркурий 230 AR-0X R (C L)

А – учет активной энергии;
R – учет реактивной энергии;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;

ОХ	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А
00	3*57,7/100	5	7,5
01	3*230/400	5	60
02	3*230/400	10	100
03	3*230/400	5	7,5

R – интерфейс RS-485 (С – CAN, L – PLC).

Меркурий 230 AR

Технические особенности

Метрологические характеристики

Модификации счетчиков, доступных для заказа:

Другие товары из данной категории:

СE208-C4 СПОДЭС / DLMS

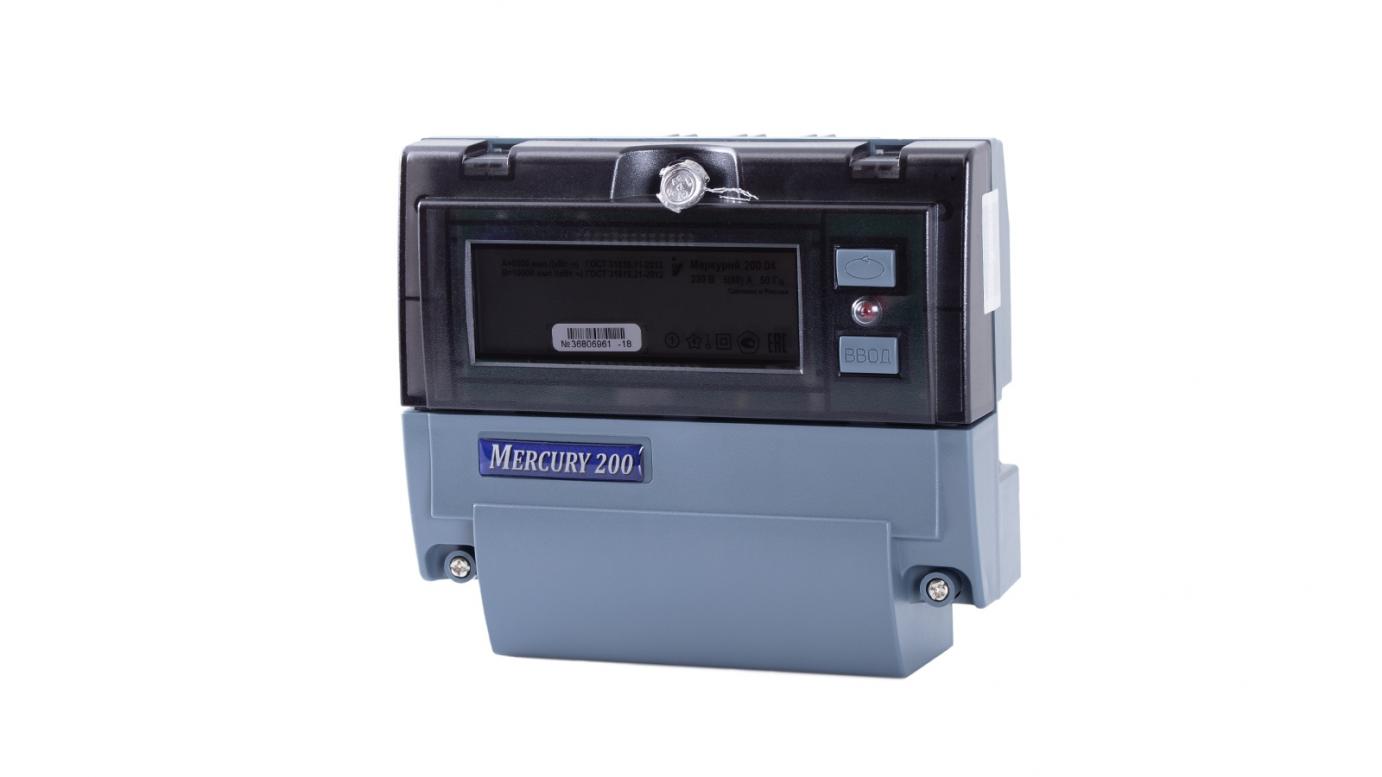

Меркурий 200
