Модемы PLC M-2.01Т, М-2.01Т.01, М-2.01Т.02

Модемы предназначены для сопряжения низковольтных электрических сетей передачи данных с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного доступа к счетчикам электроэнергии, контроллерам или другим средствам измерения и управления, расположенным на объекте и объединенным в локальную сеть.

Интегрирование в ПК «Энергосфера», КТС "Энергия+", ПО "Энфорс".

Технические особенности

Модем М-2.01Т представляет собой конструктивно законченное устройство с возможностью установки на DIN-рейку типа ТН35 по ГОСТ Р МЭК 60715-2003.

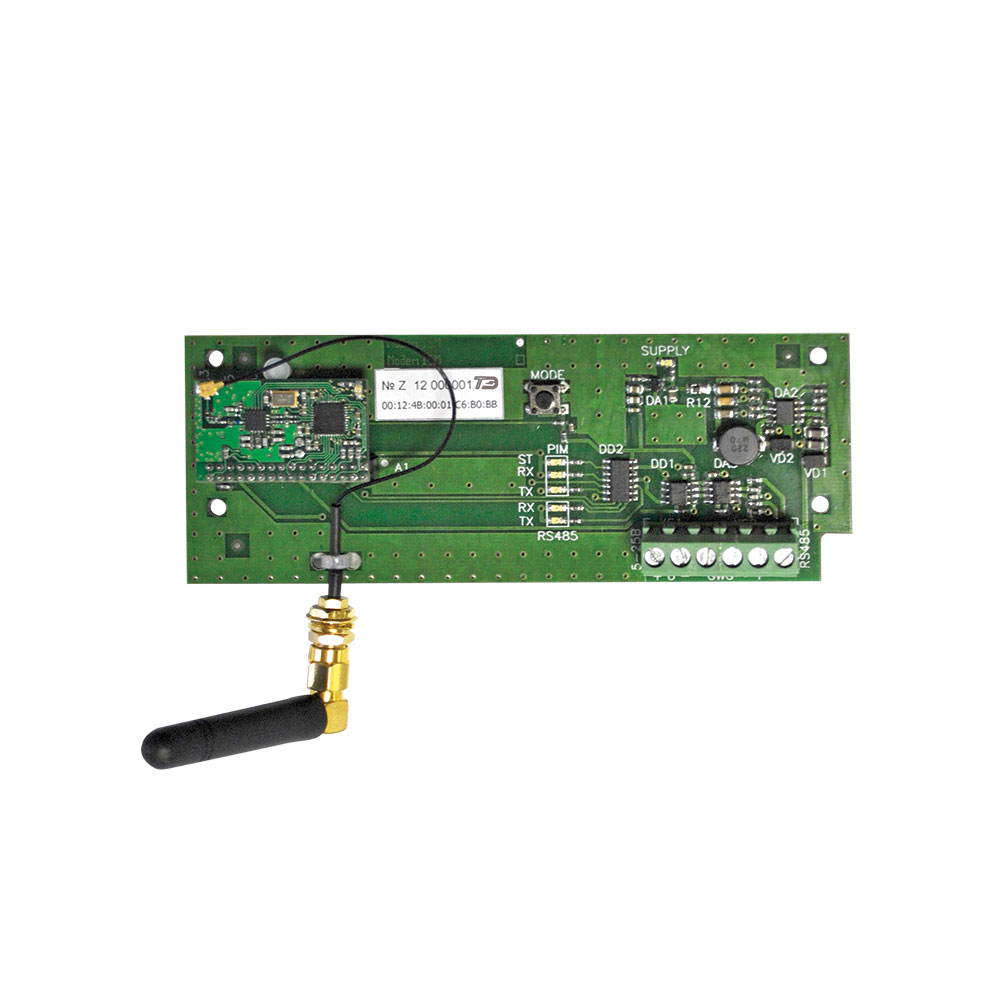

Модемы М-2.01Т.01 и М-2.01Т.02 являются одноплатными устройствами, встраиваются в корпус счетчиков электроэнергии серий: ТЕ3000, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МНТ, ПСЧ-4ТМ.05МН.
Модемы серии М-2.01Т соответствуют требованиям безопасности по ГОСТ Р МЭК 60950-2002,
класс защиты II.

Наименование величины	Значение
Параметры информационного сигнала в электрической сети:
полоса частот, кГц	от 19 до 81
вид модуляции	DCSK
максимальный уровень выходного сигнала передатчика, дБ (мкВ)	не более 134
размах выходного сигнала на нагрузке 1/5 Ом, В	1/5
скорость передачи информации на физическом уровне, бит/с	2500 (RM) или 625 (ERM) (с автоматическим выбором скорости)
Сетевые параметры:
число логических подсетей в физической сети	до 800 (с автоматической или принудительной адресацией базовых станций)
число удаленных модемов в одной логической подсети	до 2000 (с автоматической адресацией при подключении к базовой станции)
число ретрансляций при передаче информации	до 7 по умолчанию (с автоматической маршрутизацией и оптимизацией маршрута)
способ подключения удаленных модемов к базовой станции	автоматический по ключу подсети (Node Key) или с разрешения верхнего уровня приложения (Application Approval)
максимальный объем полезной информации в одном пакете передачи, байт	не более 87
Характеристики интерфейса RS-485:
скорость обмена, бит/с	300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200 с битом контроля нечетности или без него
количество подключаемых устройств	до 32 с входным сопротивлением 12 кОм (стандартная нагрузка) до 256 с входным сопротивлением 96 кОм (1/8 стандартной нагрузки)
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от минус 40 до плюс 60
относительная влажность, %	до 90 при 30 °С
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Гарантийный срок эксплуатации, месяцев	36
Средняя наработка до отказа, час	90000
Средний срок службы, лет	30
Время восстановления, час	2
Масса не более, кг М-2.01Т М-2.01Т.01, М-2.01Т.02	0,55 0,2
Габаритные размеры, мм: М-2.01Т М-2.01Т.01, М-2.01Т.02	72х98х64 133х49х17,5

Варианты исполнения

Условное обозначение	Конструктивное исполнение	Напряжение питания (номинальное)	Тип сигнального согласующего устройства	Режим работы «Базовая станция»	Режим работы «Удалённая станция»
Модем PLC M-2.01Т	В корпусе	~ 230 В	Однофазное	Да	Да
Модем PLC M-2.01Т.01	Без корпуса	= 5 В	Однофазное	Нет	Да
Модем PLC M-2.01Т.02	Без корпуса	= 5 В	Трёхфазное	Нет	Да
