Наименование величины

Значение

Номинальное напряжение сетевого электропитания:

   М-3.01Т

230 В переменного тока частотой 50 Гц или постоянного тока

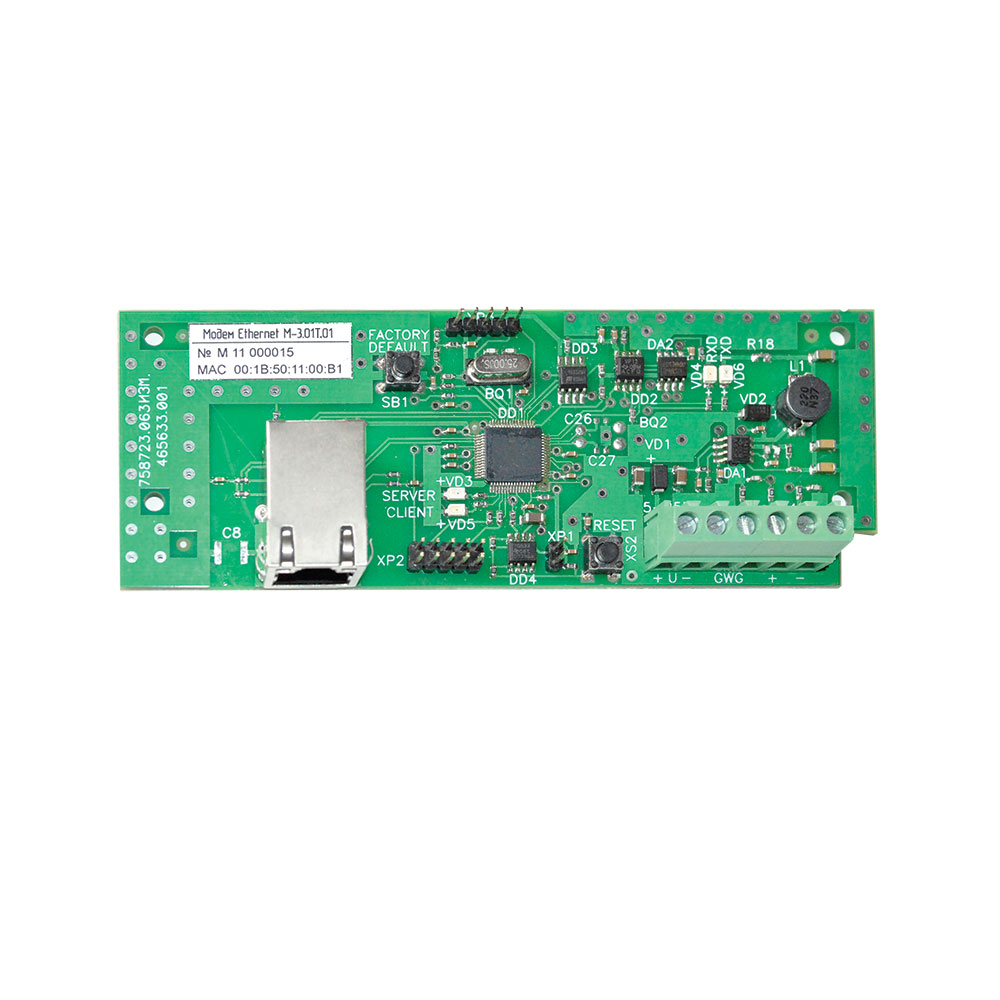

   М-3.01Т.01

6 В постоянного тока

Установленный рабочий диапазон напряжений сетевого электропитания:

   М-3.01Т

(85-265) В переменного тока частотой 50 Гц или постоянного тока

   М-3.01Т.01

(5-25) В постоянного тока

Максимальные потребляемый ток при номинальном напряжении электропитания, мА:

   М-3.01Т

10

   М-3.01Т.01

200

Характеристики интерфейса Ethernet:

   режим работы

клиент или сервер TCP/IP

   скорость обмена, Мбит/с

до 10

   спецификация

10BASE-T

   коммуникационные протоколы

TCP/IP, HTTP, ICMP (ping)

   максимальный размер буфера    приема/передачи, байт

255

Характеристики интерфейса RS-485:

   формат информационного байта

конфигурируемый: восьмибитный формат с битом контроля нечетности, четности и без него

   скорость передачи информацией, бит/с

конфигурируемая: 110, 300, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200

   количество подключаемых устройств

до 32 (стандартной нагрузки 12 кОм)
до 64 (1/2 стандартной нагрузки 24 кОм)
до 128 (1/4 стандартной нагрузки 48 кОм)
до 256 (1/8 стандартной нагрузки 96 кОм)

   максимальный размер буфера    приема/передачи, байт

255

Рабочие условия эксплуатации:
температура окружающего воздуха,°С
относительная влажность, %
давление, кПа (мм. рт. ст.)

от минус 40 до плюс 60
до 90 при 30 °С
от 70 до 106,7 (от 537 до 800)

Помехоэмиссия

ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б

Помехоустойчивость

ТР ТС 020/2011, ГОСТ CISPR 24-2013, критерий качества функционирования А

Диэлектрическая прочность изоляции:

   цепи сетевого электропитания (М-3.01Т)

6000 В импульсное напряжение

   между цепями сетевого электропитания и интерфейсными
   цепями (М-3.01Т)

4000 В переменного тока (среднеквадратическое значение)
в течение 1 минуты

   между цепями интерфейса Ethernet и
   RS-485 (М-3.01Т, М-3.01Т.01)

1500 В переменного тока (среднеквадратическое значение)
в течение 1 минуты

   между цепями интерфейса Ethernet и остальными цепями
   (М-3.01Т.03А)

4000 В переменного тока (среднеквадратическое значение)
в течение 1 минуты

Средняя наработка до отказа, ч

90000

Средний срок службы, лет

30

Время восстановления, ч

2

Масса, кг:
   М-3.01Т
   М-3.01Т.01

0,14
0,07

Габаритные размеры, мм:
   М-3.01Т
   М-3.01Т.01

72×98×64
133×51×23

Гарантийный срок эксплуатации, лет

5
